復位風門驅動器CS8120A1007
CS8120A1007霍尼韋爾開關型彈簧復位型風門執行器,彈簧復位型風門驅動器CS系列風門執行器適用于電動風門控制,并可作為球閥的執行器,普遍應用于HVAC領域.
咨詢熱線：021-34170098
產品介紹
風門執行器CS8120A1007霍尼韋爾開關型彈簧復位型彈簧復位型風門驅動器介紹:
彈簧復位型風門驅動器CS系列風門執行器適用于電動風門控制,并可作為球閥的執行器,普遍應用于HVAC領域.
應用
CS系列風門執行器適用于電動風門控制,并可作為球閥的執行器,普遍應用于HVAC領域.
特點
帶電子堵轉保護的無刷直流輔助電機,用于浮點/調節型.
帶電子堵轉保護的無刷直流輔助電機,用于開關型.
各種尺寸的軸的自對中軸適配器(聯軸器).
有三種不同額定扭矩的型號∶SNo,10Nm,20Nom
可用于開關、單刀單擲（SPST）、線電壓或低電壓控制的型號.
可用于浮點或切換的單刀雙擲(SPDT)控制的型號.
可用于比例電流或電壓控制的型號.
有組合浮點/調節控制的型號.
有帶零位和范圍調節的型號.
有帶線電壓內部輔助開關的型號.
便于接線的檢修蓋.
帶內置機械限位的金屬外殼.
軸位置指示和刻度.
可手動旋轉,帶鎖定功能.
符合CE標準并通過U(cUL)注冊.
所有型號按L873使用阻燃線纜.
電壓：24V/230V, 50/60Hz （具體供電請參考附表）
裝置重量：7 lb（3.2 kg）
額定溫度：-40° F至140° F (-40° C至60。C）
裝運和儲存：-40° F至158° F (-40° C至70。C）
額定混度：5%至9 5%相對混度,無冷凝.
電氣連接：現場到螺旋接線端子(位于可取下的檢修蓋下)的接線?至0. 344平方毫米).
電氣額定值：24VAC + 20%(Class 2),24 VDC
限位開關（兩個單刀雙擲）:
設定值（固定）：7。標稱行程,85。標稱行程.
額定值（極大負載）：
低電壓型號：250 VAC,5A (阻性),3A (感性).
線電壓型號：250 VAC,5A (阻性).
安裝：自對中軸適配器（聯軸器).
圓形風門軸：0.375至1.06英寸(10至27毫米).
方形風門軸：1/2至3/4英寸(13至19毫米).
執行器可安裝在軸的任何位置.
注：對于20血的型號：建議使用3/4英寸直徑或更大的軸.
最小風門軸長：1英寸(25毫米);建議3英寸(76毫米）
行程時間：90秒
型號 扭矩 控制信號 供電電壓 限位開關 反饋信號
開關型 100-250Vac
CS4105A1002 5血 On-Off 100-250Vac
CS4110A1002 IONid On-Off 100-250Vac
CS4110A1200 10Nm On-Off 100-250Vac
CS4120A1001 20Nm On-Off 100-250Vac
CS4120A1209 20Nm On-Off 100-250Vac
CS8105A1008 5Nm On-Off 24Vac/dc±1 5%
CS8110A1008 IONid On-Off 24Vac/dc ±1 5%
CS8110A1206 IONid On-Off 24Vac/dc ±1 5%
CS8120A1007 20Nid On-Off 24Vac/dc±1 5% -
CS8120A1205 20Nid On-Off 24Vac/dc±1 5%
調節型 24Vac/dc
CS7505A2008 5Nm 浮點 /0-10Vdc 24Vac/dc ±1 5% 一 0-10Vdc
CS7510A2008 IONid 浮點 /0-10Vdc 24Vac/dc±1 5% 一 0-10Vdc
CS7510A2206 IONid 浮點 /0-10Vdc 24Vac/dc士1 5% 2 0-10Vdc
CS7510H2209 IONid 浮點 /0-10Vdc 24Vac/dc ±1 5% 2 0-10Vdc
CS7520A2007 20Nm 浮點 /0-10Vdc 24Vac/dc ±1 5% - 0-10Vdc
CS7520A2205 20Nro 浮點 /0-10Vdc 24Vac/dc+1 5% 2 O-lOVdc
CS7520H2208 20Nro 浮點 /0-10Vdc 24Vac/dc±1 5% 2 0-10Vdc
產品展示

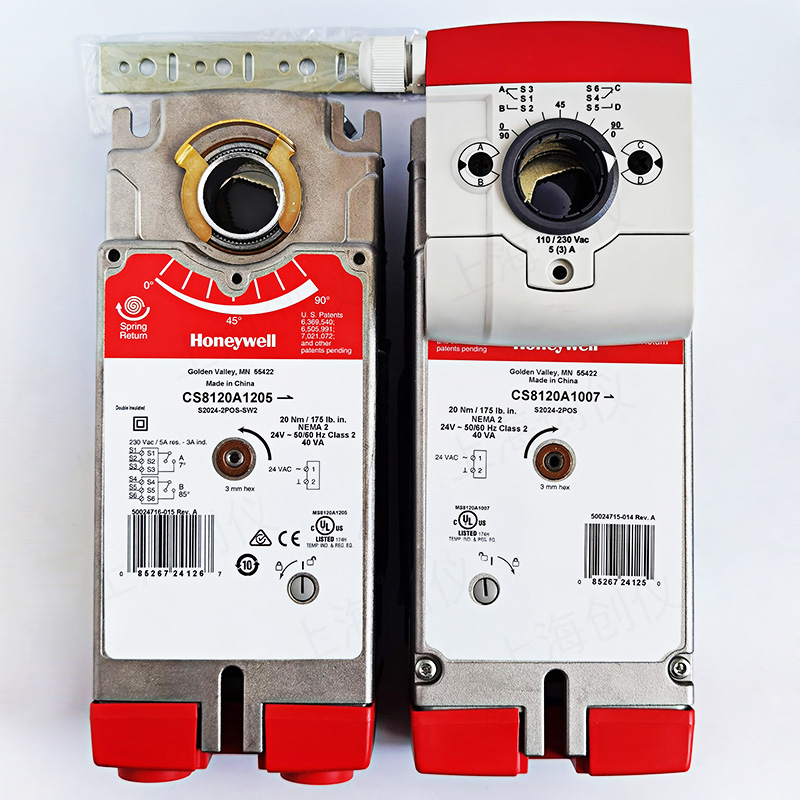

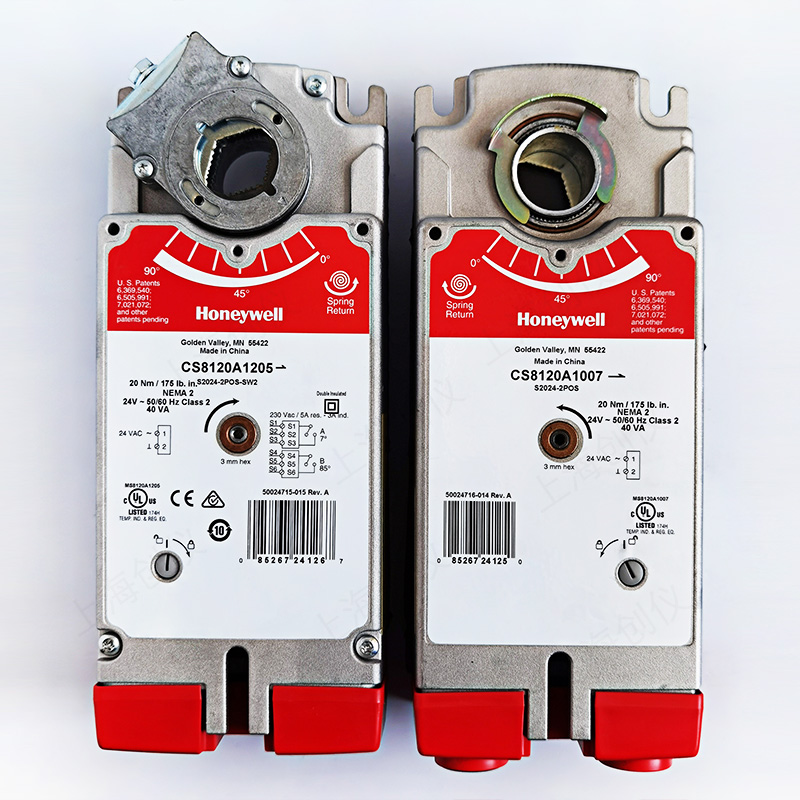

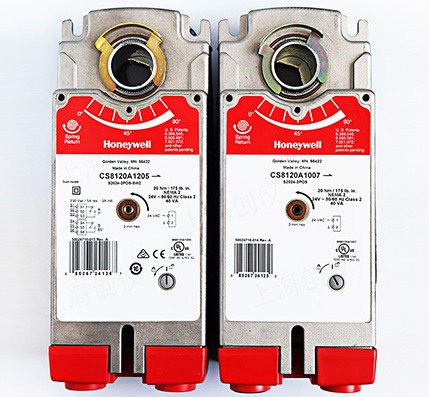

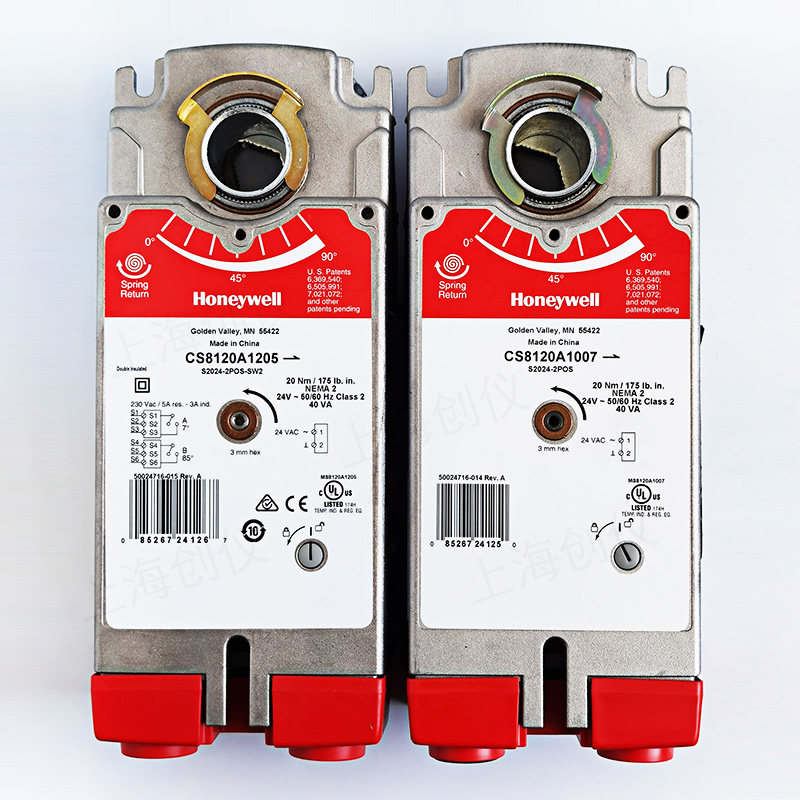

圖為CS8120A1205 CS8120A1007開關型彈簧復位風門執行器
CS系列風門執行器適用于電動風門控制,并可作為球閥的執行器,普遍應用于HVAC領域.
