V5GV2W HONEYWELL 系列法蘭連接線性閥門
咨詢熱線：021-34170098
V5GV2W系列 HONEYWELL 系列法蘭連接線性閥門
產品概述
V5GV2W線性調節閥可與ML7420,ML7421,ML8824A線性閥門執行器相連，用于空調系統，同時可用V5GV2W100F-E,V5GV2W125F-E ,V5GV2W150F-E分別替代 ,V5088A1005-E,V5088A1013-E,V5088A1021-E閥門.
產品特點
1 壓力平衡式閥芯
2 低泄漏率
3 閥座硬密封延長使用壽命
4 閥桿精確定位，確保溫度控制
5 無需連桿，可與ML7420,ML7421,ML8824系列執行器直接安裝
選型及尺寸(mm)
V5GV2W050F-E DN50 40 230 105.5 87
V5GV2W065F-E DN65 63 290 120 87
V5GV2W080F-E DN80 100 310 132.5 87
V5GV2W100F-E DN100 160 350 156 131
V5GV2W125F-E DN125 250 400 174 131
V5GV2W150F-E DN150 360 480 196 131
V5GV2W系列閥門執行器對應的關斷壓差(kPa)
ML7420A / ML8824A0620 20mm
ML7421A / ML8824A1820 20mm
ML7421B / ML8824A1840 40mm
材質及結構
序號 名稱 材質
?、?閥桿 不銹鋼
?、?密封填料 聚四氟乙烯+不銹鋼彈簧
?、?O形圈 氟橡膠
?、?閥蓋 球墨鑄鐵QT450-10
?、?閥體 球墨鑄鐵QT450-10
?、?閥芯 不銹鋼
?、?閥座 不銹鋼
技術參數
基本參數
動作方向 閥桿向下關閉
公稱壓力 PN16
流量特性 等百分比
可調比 50:1
泄漏率 ≤0.02% of Kvs
額定行程 20mm(DN50...80)
40mm(DN100...150)
連接方式 法蘭連接(ISO 7005-2)
介質 冷熱水
介質溫度 -15…+130°C
安裝要求
1 介質水必須符合VDI2035要求。
2 閥桿位置不得低于水平面。
3 流體流向應與閥體流向箭頭方向一致。
4 強烈推薦閥前安裝過濾器。

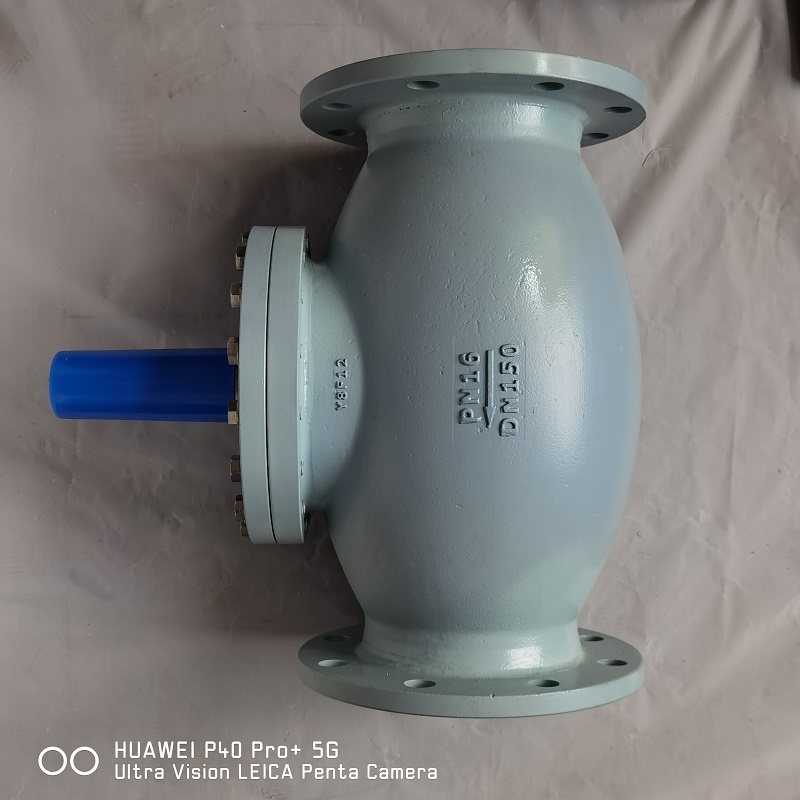

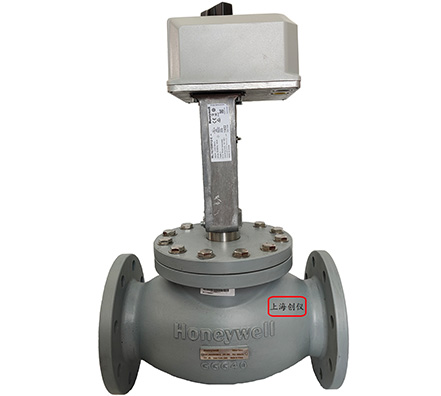

V5GV2W系列 V5GV2W050F-E HONEYWELL 系列法蘭連接線性閥門實物照片
-
*
*
-
*
*
