產品介紹
DWM2000 KROHNE 科隆電磁流量變送器概 述：
型號：DWM2000
電流輸出4－ 20 mA
電壓:24 VDC (20-30VDC)
功率損耗：≤ 50 mA 極大值在(24VDC 和20℃ )
輸出：無源電流輸出，4－ 20mA,(端子5/6)
負載： 極大500Ω ＜ 10Ω
液體介質:導電液體、膠體和懸浮液,也可帶有固體物質
管道安裝:≥ DN 50 或2”
標準尺寸:入口/出口直管段
連接套管:帶G1螺紋
入口:10倍口徑;出口:5倍口徑,視流動狀態而定(DN=標準管道尺寸)
相關型號：流量開關 DWM1000 二線制
說 明
DWM 電磁流量變送器用于測量導電液體,膠體和懸浮液的流量.
類 型
- DWM 1000 流量開關，二線制開關量輸出
- DWM 2000 流量變送器， 4－ 20 mA 電流輸出
特 點
- 普通型，防護等級 IP66,相當于NEMA4.
潛水型 ， 防護等級 IP68,適用于敞開式管道和容易被洪水淹沒的環境場合,可配普通型和加長型傳感器.
- 測量部件為不銹鋼，陶瓷，鉑
- 介質溫度： -25℃ ~150℃環境溫度： -25℃ ~+60℃
- 工作壓力： 2.5 MPa
- 電子部件在不中斷過程條件下可換
- 管道管徑 :DN 50~DN400(傳感器長度 137mm)
DN50~DN1000(傳感器長度 217.7mm)
- 如果用戶管道口徑大于DN1000 ， 可選用DWM1000/2000/L（ 加長型 ）
DWM2000 電路連接和設定
DWM2000 流量變送器 （ 4~20mA 輸 出 ）設 置
- 確定電子部件的位置
- 滿刻度的設置
- 電路連接和接地 <10Ω
調 零
確定電子部件的位置
打開轉換器殼體,松開電子部件上的螺釘（ 19)（ 只擰兩圈),不用把它們拿下來,使電子部件上的箭頭方向與介質流動方向一致,然后擰緊螺釘（ 19).如果箭頭方向與介質流動方向不一致,將會產生錯誤的測量結果.
滿刻度設置
滿刻度的設置必須在DWM2000不通電的情況下進行！ 滿刻度可以設置為1， 2， 3， 4， 5， 6， 7或8m/s。
滿刻度將是所選值的總和. 開關必須在標有 1， 2， 4， 或 8的位置激活.如果滿刻度設置不當（ 即>8m/s), 儀表將處于報警狀態（ 輸出電流 <3mA）
電路連接
- 給裝置接通 24VDC 的電源 （ 接線段子 11（ -） 和 12（ +） ).導線截面積極大為 1.5mm2.- 功率消耗為 24VDC： 50mA(溫度為 20℃ 時極大 )
- 電流輸出的供電電源為 24VDC（ 接線端子 6 （ -） 和 5（ +） ).
備 注
一個電源可以同時給DWM2000和電流輸出供電 （ 見圖示).通電以后,DWM2000 將進行自檢 （ 1分鐘 ）,電流輸出將處于報警狀態 （ 輸出電流 <3mA）. 如果自檢正常 ， DWM2000開始測量,否則, 電流輸出
仍處于報警狀態（ 輸出電流 <3mA).調零確保管道充滿介質,且介質流速為 “ 零 ”（ <0.2m/s).
按下調零鍵,等候1分鐘,零點將被自動校準.零點校準過程中,電流輸出處于報警狀態 （ 輸出電流 <3mA).
電子部件的更換與安裝
將電子傳感器部件插入傳感器外保護套,使螺釘（ 19） 進入轉動環,先不要擰緊,然后轉動整個傳感器部件,使其上的箭頭方向與介質流向一致,然后擰緊螺釘（ 19),將傳感器部件固定.
注意 ：不要在電源開者的時候取出電子部件.
產品展示

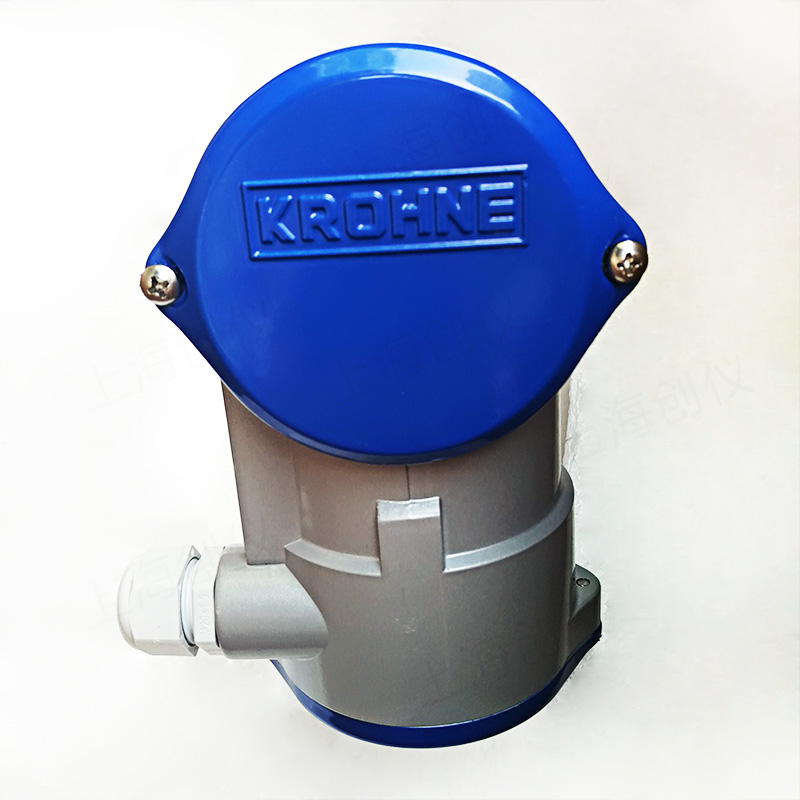

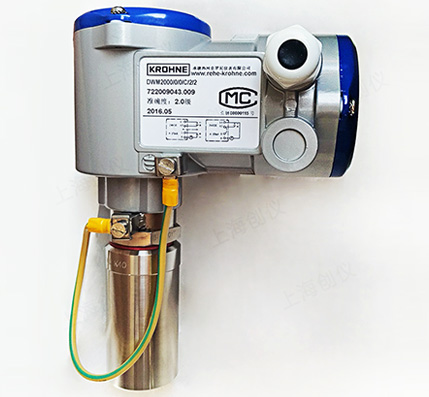

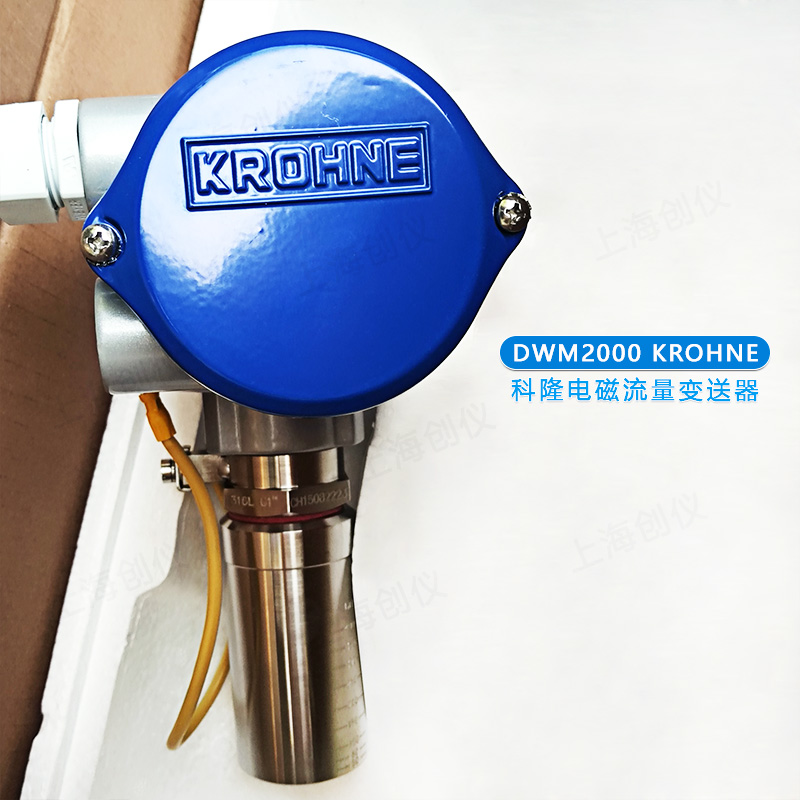

圖為DWM2000 KROHNE 科隆電磁流量變送器

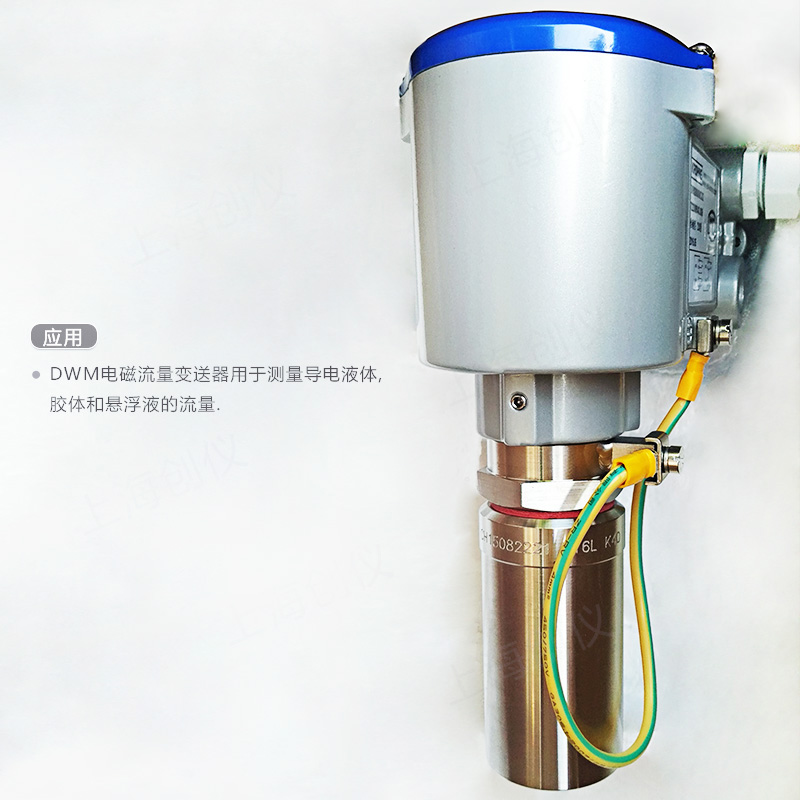

DWM 電磁流量變送器用于測量導電液體,膠體和懸浮液的流量.
