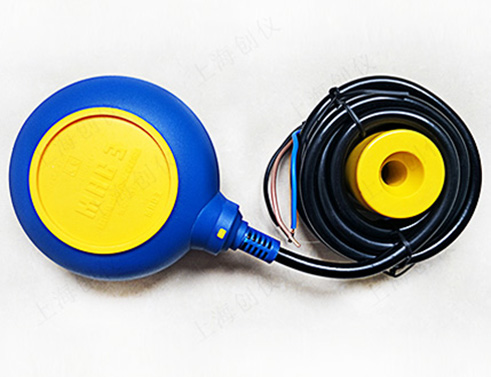

mac-3液位開關
液位開關符合CEI EN 60730標準,滿足93/68/EEC指針的基本要求.液位開關通過軟電纜與水泵連接控制液位.開關部份為完全密封的
漂浮體,內部微動開關與電纜連接.漂浮位置由液面決定,微動開關控制水泵工作.
案例介紹
mac-3液位開關
安 裝
為保證液位開關有效工作,將電纜固定在水箱或水池的某個位置.
固定位置距開關體的電纜長度確定了水泵開啟和停止的位置.應
確定開關能夠自由漂浮,不受其它設施影響.
安裝過程中,電纜接頭不能祼露,更不能浸入水中.
為保證液位開關有效工作,將電纜固定在水箱或水池的某個位置.
固定位置距開關體的電纜長度確定了水泵開啟和停止的位置.應
確定開關能夠自由漂浮,不受其它設施影響.
安裝過程中,電纜接頭不能祼露,更不能浸入水中.
配 重 安 裝
1.將電纜從開口方向轉動插入,同時塑料環形卡環會脫落(如需要,
可用螺絲起子撬下).將卡環卡在配重在電纜上的固定位置.
2.將配重輕輕轉動套壓在卡環上.配重需要額外訂購.
1.將電纜從開口方向轉動插入,同時塑料環形卡環會脫落(如需要,
可用螺絲起子撬下).將卡環卡在配重在電纜上的固定位置.
2.將配重輕輕轉動套壓在卡環上.配重需要額外訂購.
電 氣 連 接
1. 根據接線,液位開關可以用于供水或排水.
( 注：接線時,務必確定水泵最大功率不超過開關標定值. )
2. 電纜線是開關的一部分,如果發現損壞,必須更換開關,不能只更換電纜.
3. 黃/綠色接地線必須與相關接地端子聯接,截面積不小于1mm2接地裝置必須可靠,有效.
1. 根據接線,液位開關可以用于供水或排水.
( 注：接線時,務必確定水泵最大功率不超過開關標定值. )
2. 電纜線是開關的一部分,如果發現損壞,必須更換開關,不能只更換電纜.
3. 黃/綠色接地線必須與相關接地端子聯接,截面積不小于1mm2接地裝置必須可靠,有效.
電 氣 特 性
工作溫度 : 高至50°C
保護等級 : 通過浸入1米深50°C水中,歷時7天實驗
MAC3可靠性實驗 : 浸入10米深50°C水中,歷時7天實驗
污染等級 : 正常
自動動作性 : 1B(微動斷開操作)
工作溫度 : 高至50°C
保護等級 : 通過浸入1米深50°C水中,歷時7天實驗
MAC3可靠性實驗 : 浸入10米深50°C水中,歷時7天實驗
污染等級 : 正常
自動動作性 : 1B(微動斷開操作)
